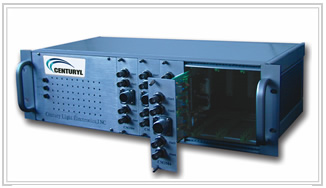

CM4504? 4通道高性能程控濾波調理卡 |
|
產品名稱：4通道高性能程控濾波調理卡 |
|
產品描述： CM4504?是4通道高性能控濾波調理卡，主要用于動態信號測試系統的前級信號調理，需要安裝在CM1000 機箱中使用，組成多通道測試系統。 |
|
 |
性能指標： |
- ? 輸入通道：4通道,安裝在CM1000?機箱內使用,可擴展至1024通道
- ? 輸入量程：±5V
- ? 程控低通濾波：每通道獨立的8階可編程Butterworth型低通濾波器,截止頻率范圍:0.763Hz～25kHz有32767種 可選.
- ? 濾波器截止頻率的精度可達0.1%,低通濾波器倍頻 (2ft)衰減率為-43dB(約1/140),濾波器1/4截止頻率內平坦度為±0.01dB(DC～1/4ft), 截止頻率處衰減率：-3.7dB(0.653倍).
- ? 高通濾波：每通道獨立的一階無源高通濾波器,低端截止頻率為0.15Hz或1.6Hz可選
- ? 輸入阻抗：100kΩ/20pf
- ? 工作方式：各通道獨立工作方式
- ? 通道同步采樣工作方式,通道間信號最大相位差< ±1°
- ? 程控設置：各項設置(截止頻率的選定、工作方式間的切換、當前工作狀態查詢)均由控制軟件來完成,控制信號通過RS-232串口接口進行控制,可進行遠距離在線操作.設置軟件為windows環境下的中文操作界面
- ? 信號連接：接入:7芯航空插座；接出:BNC插頭
|
訂貨信息： |
| 型號 |
描述 |
CM4504 |
?4通道高性能程控濾波卡 |
|
