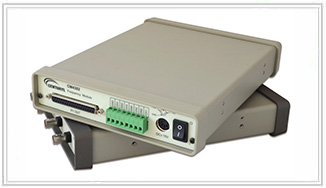

CM4302? 4通道頻率-電壓信號轉換模塊 |
|
產品名稱：4通道頻率-電壓信號轉換模塊 |
|
產品描述： CM4302? 4通道頻率-電壓轉換模塊,用于信號頻率測試系統，可以對被測試信號進行濾波、整形、轉換等處理，使頻率轉換為電壓。CM4302 采用高共模輸入芯片，可以輸入200V共模信號，在電路設計上進行了抗噪聲處理和分檔測量，通過撥碼開關可以選擇四檔頻率范圍以提高測量精度，是一款高精度的頻率-電壓轉換模塊。 |
|
 |
性能指標： |
- ? 信號輸入: 4通道
- ? 輸出量程: ±10V
- ? 輸入量程:
-幅度范圍: 0.5~25V
-頻率范圍: 500Hz~100kHz,四檔手動選擇: 5kHz 、1kHz、10kHz、100kHz
- ? 線性精度: 0.2%
- ? 信號輸出: 0~10V
- ? 輸出噪聲: 6mVp-p
- ? 響應時間: <10ms
- ? 高阻抗、高共模抑制比
- ? 供電：12VDC@1A
- ? 信號連接：
-接入:BNC端子
-接出:可插拔端子
- ? 使用環境：0～70°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：270mm×190mm×40mm
- ? 重量:1.1kg
|
訂貨信息： |
型號 |
描述 |
CM4302 |
?4通道頻率-電壓轉換模塊 |
|
相關產品： |
|
|
|
|
|
| CM1032 |
32通道模擬信號擴展卡,程控增益 |
| CM1932 |
32通道模擬信號擴展模塊,程控增益.標準19'上架安裝 |
| CM3100 |
8通道智能應變調理測試儀 |
| CM3501 |
單通道振動信號調理模塊,為加速度傳感器提供恒流源,信號輸出4~20mA |
| CM3502 |
單通道恒流源模塊,為加速度傳感器提供電源和隔直 |
| CM3503 |
3通道加速度傳感器模塊,為加速度傳感器提供電源和隔直 |
| CM3504 |
4通道動態信號調理模塊,帶有抗混疊濾波和恒流源輸出 |
| CM3508D |
8通道加速度信號調理模塊,,帶有5階低通濾波器和恒流源輸出 |
| CM3508LC |
8通道動態信號調理模塊,帶有2階低通濾波器和恒流源輸出 |
| CM3601 |
單通道應變信號調理模塊,帶有供電和可充電電池 |
| CM3608 |
8通道動態應變信號調理模塊,全程控,高精度,可選同步采保 |
| CM3616 |
16通道動態應變信號調理模塊,全程控 |
| CM4016D |
16通道全程控動態信號調理模塊,有5階低通濾波器和恒流源輸出 |
| CM4016LC |
16通道加速度信號調理模塊,提供恒流源,增益和濾波頻率可選 |
| CM4030 |
16通道測電流/電壓擴展模塊,程控增益 |
| CM4032 |
16/32通道程控增益擴展箱,適用于便攜式測試系統,BNC輸入 |
| CM4064 |
64通道模擬信號擴展箱,BNC輸入 |
| CM4108 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,專用型 |
| CM4116 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,通用型 |
| CM4204 |
4通道高精度程控放大信號調理卡 |
| CM4216 |
16通道多用途隔離信號調理箱,可內置16個5B隔離信號調理模塊,螺絲端子輸入 |
| CM4218 |
16通道多用途隔離信號調理箱,可內置16個8B隔離信號調理模塊,螺絲端子輸入 |
| CM4302 |
4通道頻率-電壓轉換器,頻率范圍:500Hz - 100kHz |
| CM4504 |
4通道高性能程控濾波調理卡 |
| CM5BP/CM8BP |
5B隔離模塊、8B隔離模塊安裝載板、安裝箱 |
| BNC8 |
8通道BNC端子箱 |
| BNC16 |
16通道BNC端子箱 |
|
|
|
